Descripción del Molino de Bola:
Este molino de bolas es un tipo de dispositivo cilíndrico horizontal giratorio, que se utiliza principalmente para moler las partículas grandes de cemento o arena en polvo fino. Se trata de un molino de bolas de grado con dos cámaras.
Los principales componentes de esta planta son sección de alimentación, Sección de desempeño, parte giratoria, y parte de conducción. Y la parte de conducción está compuesto por reductor, engranajes, motor eléctrico y control eléctrico.
En comparación con el molino de bolas tradicionales, este equipo tiene muchas mejoras importantes en su diseño. Los usuarios pueden ajustar la velocidad de rotación de las nuevas juntaras de elevación.

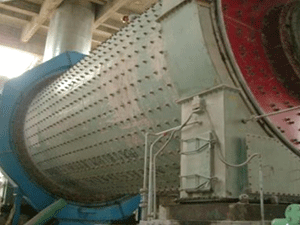

Molino de Bola
Su eje hueco es de fundición de acero, y su placa de revestimiento interior es desmontable e intercambiable. El gran equipo de rotación adopta un proceso de fundición tallado. Y la placa de recubrimiento anti-desgaste se coloca en el cilindro.
Este molino de bolas se caracteriza por su alta eficiencia, alta resistencia a la abrasión, fácil mantenimiento, mayor producción, mayor capacidad de lubricación, mayor vida útil y un rendimiento estable, etc.
Principio de trabajo del molino de bolas:
1.Los materiales entran en el eje hueco a través del dispositivo de alimentación, y luego son enviados de manera uniforme a la primera cámara del molino. Esta cámara está equipada con una escalera o una placa de revestimiento de onda, y también hay algunas bolas de acero con diferentes especificaciones.
2. La fuerza centrífuga de la rotación del cilindro levanta las bolas a una cierta altura, a continuación, las bolas caen a fondo con fuerza y realizando el respectivo molido de los materiales.
3. Después del molido grueso en la primera cámara, los materiales son enviados a la segunda cámara a través de la junta de partición mono-capa. Esta cámara está llena de placas de revestimiento de piso, y tiene bolas de acero también. En esta cámara, los materiales se desgastan más, y luego los polvos obtenidos son dados de alta por la placa de descarga.
Parámetros del Molino de Bola:
Item D×L | Forma Molido Método Molido | Produ cción (t/h) |
Volumen Efectivo | Tamaño Efectivo (mm) | Velo cidad Rotación Molino r/min |
Medio Molido
Capac idad transpo rte(t) |
Método acciona miento |
Agua Enfria miento Roda miento Principal (t) |
Motores Principales | Reductores Principales | Notas | |||
Tipo y espec. | Pote ncia |
Tipo y espec. | Rela ción Velo cidad |
Peso | ||||||||||
Ø900× 3200 | Molido Cerrado | 0.6-0.8 | 2 | <25 | 33.4 | 2.15 | Borde | 1×2 | Y225M-6 | 30 | ZD 30-8 | 4.481 | 10.9 | |
Ø1200× 4500 | Molido Cerrado | 1.8-2.2 | 4.43 | <25 | 30.5 | 5.2 | Borde | 1×2 | JR91-6 | 55 | ZD 30-8 | 4.481 | 12 | Seco/Húmedo |
Ø1500× 5700 | Molido Cerrado | 4.5-5.0 | 8.75 | <25 | 26 | 11 | Borde | 1×2 | JR127-8 | 130 | ZD 40-7 | 4.077 | 27 | Seco/Húmedo |
Ø1830× 6400 | Molido Cerrado | 7.0-9.0 | 14.76 | <25 | 23.9 | 19.5 | Borde | 1×2 | JR137-8 | 210 | ZD 60-8 | 4.5 | 35.14 | Seco/Húmedo |
Ø1830× 7000 | Molido Cerrado | 7.0-12.5 | 16.44 | <25 | 21 | 19.5 | Borde | 1×2 | JR138-8 | 245 | ZD 60-8 | 4.5 | 38.2 | Seco/Húmedo |
Ø1830× 7500 | Molido Cerrado | 7.5- 13.5 | 17.68 | <25 | 23.9 | 21 | Borde | 1×2 | JR148-8 | 245 | ZD 60-8 | 5 | 40 | Seco/Húmedo |
Ø2200× 6500 | Molido Cerrado/ Molido Abierto | 14-15 | 21.3 | <25 | 21.4 | 31 | Borde | 1×2 | JR158-8 | 380 | ZD 70-9 | 5 | 49 | Seco/Húmedo |
Ø2200× 7000 | Molido Cerrado/ Molido Abierto | 15-16 | 23.1 | <25 | 21.4 | 33 | Borde | 1×2 | JR500-8 | 380 | ZD 70-9 | 5 | 50 | Seco/Húmedo |
Ø2200× 7500 | Molido Cerrado/ Molido Abierto | 15-17 /13 | 24.7 | <25 | 21.4 | 35 | Borde | 1×2 | YR500-8 | 380 | ZD 70-9 | 5 | 51 | Seco/Húmedo |
Ø2200× 9500 | Molido Cerrado/ Molido Abierto | 16-18 /13-16 | 30.3 | <25 | 21.4 | 41 | Borde | 1.5×2 | YR1510-8 | 475 | ZDH 70-9 | 5 | 70 | Seco/Húmedo |
Ø2200× 13000 | Molido Cerrado/ Molido Abierto | 18-22 /17-18 | 42.4 | <25 | 21.4 | 53 | Borde | 2.5×2 | YR630-8 | 630 | ZD80 | 5 | 106.05 | Seco/Húmedo |
Ø2400× 7000 | Molido Cerrado/ Molido Abierto | 16-18 | 28.17 | <25 | 20.4 | 35.5 | Borde | 1.5×2 | JRQ 1510-8 | 475 | ZD80 | 5 | 65 | Seco/Húmedo |
Ø2400× 8000 | Molido Cerrado/ Molido Abierto | 18-20 /16-17 | 32.2 | <25 | 20.4 | 45 | Borde | 1.5×2 | JR 1512-8 | 475 | ZD80 | 5 | 74.79 | Seco/Húmedo |
Ø2400× 10000 | Molido Cerrado/ Molido Abierto | 18-22 /17-19 | 40.3 | <25 | 20.91 | 50 | Borde | 2×2 | JR 1512-8 | 630 | ZD80 | 5 | 104 | Seco/Húmedo |
Ø2400× 11000 | Molido Cerrado/ Molido Abierto | 20-23 /18-20 | 43.4 | <25 | 20.91 | 58 | Borde | 2×2 | JR 1512-8 | 630 | MBY 630 | 5 | 108 | Seco/Húmedo |
Ø2400× 12000 | Molido Cerrado/ Molido Abierto | 25-27 /20-23 | 46.5 | <25 | 21.5 | 64 | Borde | 2.5×2 | YR 800-8 | 800 | MBY 710 | 6.3 | 126 | Seco/Húmedo |
Ø2400× 13000 | Molido Cerrado/ Molido Abierto | 28-30 /24-26 | 49.6 | <25 | 21.5 | 70 | Borde | 2.5×2 | YR800-8 | 800 | MBY 710 | 6.3 | 130.6 | Seco/Húmedo |
Ø2600× 13000 | Molido Cerrado/ Molido Abierto | 30-32 /26-28 | 60.5 | <25 | 19.11 | 80 | Borde | 2.5×2 | JR1000-8 | 1000 | MBY 710 | 4.5 | 158.2 | Seco/Húmedo |
Ø3000× 9000 | Molido Cerrado/ Molido Abierto | 35-40 /28-32 | 58.8 | <25 | 17.73 | 80 | Borde | 2.5×2 | YR1000-8 | 1000 | MBY 710 | 6.3 | 147.23 | Seco/Húmedo |
Ø3000× 11000 | Molido Cerrado/ Molido Abierto | 40-44 /33-35 | 71 | <25 | 19.98 | 90 | Borde | 2×2 | YR1250-8 | 1250 | MBY 800 | 5.6 | 152 | Seco/Húmedo |
Ø3000× 12000 | Molido Cerrado/ Molido Abierto | 43-46 /36-38 | 73.9 | <25 | 18.98 | 103 | Borde | 2×2 | YR1400-8 | 1400 | MBY 900 | 6.3 | 162 | Seco/Húmedo |
Ø3000× 13000 | Molido Cerrado/ Molido Abierto | 45-48 /38-40 | 76.8 | <25 | 18.98 | 112 | Borde | 2×2 | YR1600-8 | 1400 | MBY 900 | 6.3 | 172 | Seco/Húmedo |
Ø3200× 13000 | Molido Cerrado/ Molido Abierto | 50-53 /42-44 | 88.95 | <25 | 18.7 | 122 | Borde | 2×2 | YR1800-8 | 1600 | MBY 900 | 5.6 | 237 | Seco/Húmedo |
Ø3200× 14000 | Molido Cerrado/ Molido Abierto | 52-54 /44-46 | 96.5 | <25 | 18.7 | 125 | Borde | 2×2 | YR 2000-10 | 1800 | JDX 1000 | 7.15 | 248 | Seco/Húmedo |
Ø3500× 11000 | Molido Cerrado | 55-60 | 93.8 | <25 | 16.5 | 125 | Centro | 2×2 | YR 2000-10 | 2000 | JDX 1000 | 7.15 | 152 | Excluyendo el Peso del Motor y Reductor |
Ø3500× 13000 | Molido Cerrado | 60-65 | 110.8 | <25 | 17 | 175 | Centro | 3.5×2 | YR 2000-8 | 2000 | JDX 1000 | 43.53 | 313.61 | |
Ø3800× 13000 | Molido Cerrado | 65-75 | 133.86 | <25 | 17 | 190 | Centro (Soporte eje hueco) |
3.5×2 | YR2500 -8/1730 | 2500 | JS130 -C-F1 | 43.53 | 223 | Excluyendo el Peso del Motor y Reductor |
Ø3800× 13000 | Molido Cerrado | 65-75 | 133.86 | <25 | 16.5 | 190 | Centro (Soporte eje hueco) Centro |
YR2500 -8/1730 | 2500 | JS130 -C-F1 | 43.53 | 260 | Excluyendo el Peso del Motor y Reductor | |
Ø3800× 13000 | Molido Cerrado | 65-75 | 133.86 | <25 | 16.5 | 190 | Un solo lado Dual Acc. |
3.5×2 | YRKK 800-6 | 2500 | DBX250 | 225 | Excluyendo el Peso del Motor y Reductor | |
Ø4200× 13000 | Molido Cerrado | 75 | 164 | <25 | 15.6 | 209 | Centro (Doble Cojinete de Desliza miento) |
3.5×2 | YRKK 900-8 | 3250 | JS150 -A2 | 46.84 | 280 | Excluyendo el Peso del Motor y Reductor |
Ø4600× 14000 | Molido Cerrado | 115- 135 | <25 | 15 | 285 | YRKK 1000-8 | 4200 | JS160 -C | 485 | Excluyendo el Peso del Motor y Reductor | ||||
Ø5000× 15000 | Molido Cerrado | 160- 165 | <25 | 14 | 350 | YRKK 1000-8 | 6000 | 598 | Excluyendo el Peso del Motor y Reductor |
Como un fabricante profesional de Molino de Bola en China, Jiangsu Right Machinery Group Co., Ltd, suministra principalmente equipos para fertilizantes, equipos para construcción y minería, unidades funcionales de rodamiento, máquina de cizalla y corte, prensa plegadora, y máquina dobladora de placas. Fundada en 1954, hemos obtenido certificaciones de la ISO9001, ISO2000 y ABS. Con una alta calidad y precio razonable, nuestros productos son muy populares en Vietnam, Malasia, Indonesia, Burma, Bangladesh, Tailandia, Egipto, Irán, Pakistán, Nigeria, Arabia Saudita, entre otros. Si usted necesita Molino de Bola, por favor, no dude en contactarnos.
